宜昌市水利水电勘察设计院


勘察设计图纸制作规定


  为提高我院勘察设计水平,达到勘察设计图纸制作的统一,尽早实现勘察设计资料规范化,特制定本规定。
  一、图幅形式及结构尺寸

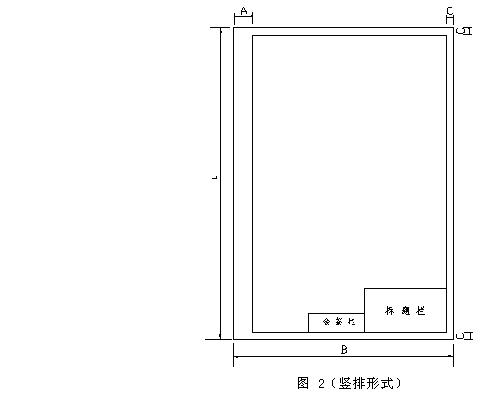

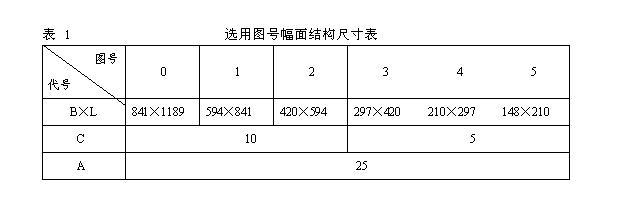

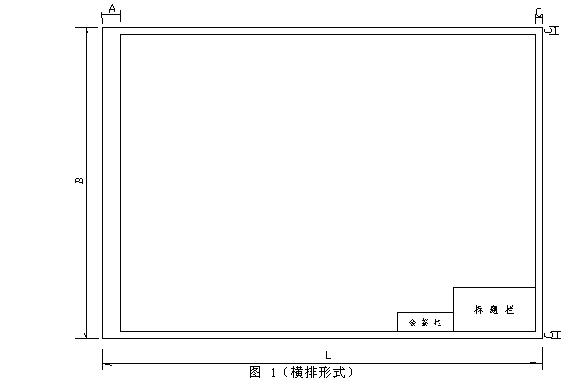

  参照《水利水电工程制图标准》sdj 209—82(试行)的规定,结合当前我院实际采用的图幅及结构形式,选用如下图幅形式(见图1~图2)及结构尺寸(见表1)。




  必要时可加长表 1中1~3号图纸幅面的长度和宽度,加长部分的尺寸应为该号图纸相应边长的1/8及其倍数,具体尺寸见图 3。



  二、标题栏

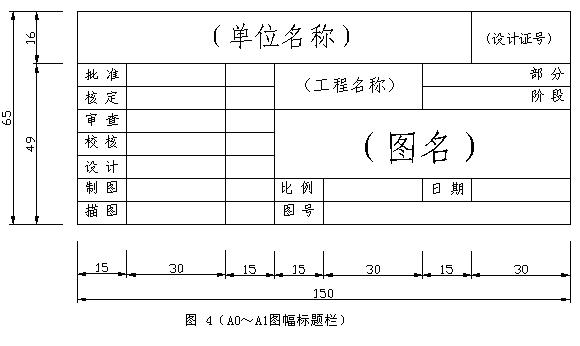

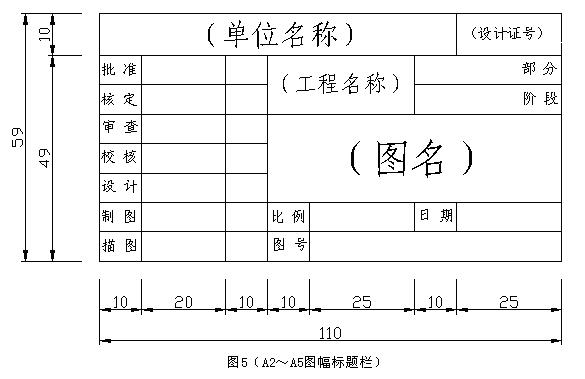

  标题栏是反映勘察设计单位名称、质量管理体系运行过程、工程名称、勘察设计项目等内容的图幅范围,幅面形式及内容见图 4~图 5。

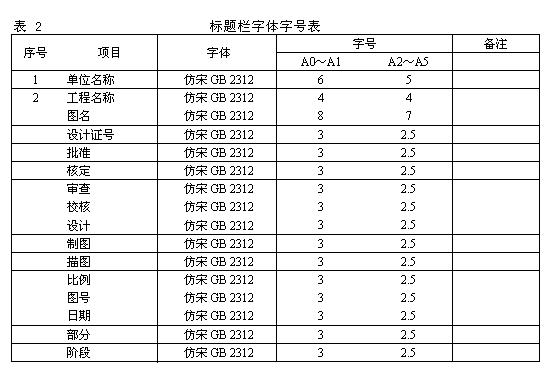

  为达到幅面整洁、标准一致的目的,对标题栏中各项内容的字体和字号作出规定,具体数据见表 2。



  三、会签栏

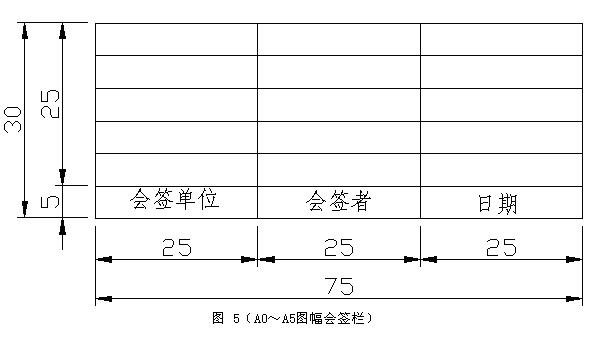

  会签栏是落实勘察设计单位质量管理体系的重要环节,主要证实工程勘察设计各部门、各专业间的相互协调的重要证据,其幅面形式及内容见图 5。


  会签栏中的“会签单位、会签者和日期”均采用仿宋gb 2312字体、2.5号字。

  四、图面内容

  设计图纸图面内除按规定标出标题栏、会签栏外,就只能反映与设计视图有关的图线及文字说明,以保证图面的清晰整洁。

  1、图线

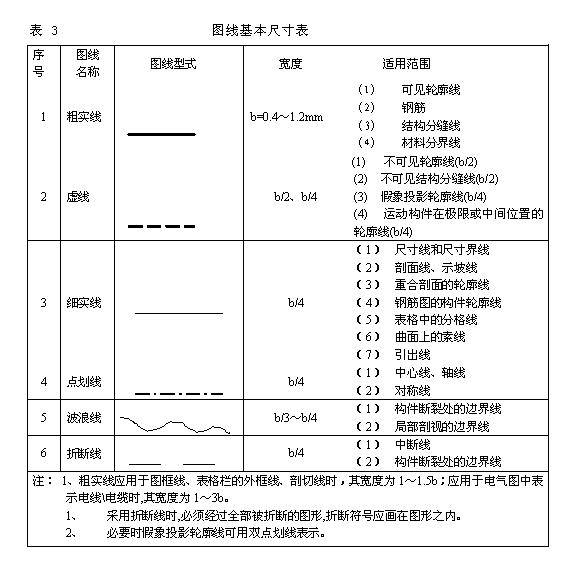

  制图时可将主要图线画粗些,次要图线画细些,以表示主次分明。相应的粗实线、虚线点划线的宽度分粗、中、细三种,具体尺寸见表 3。


  2、字体与字号

  图面中书写的汉字、数字、字母均应字体端正,笔画清晰,排列整齐,间隔均匀。使用简化汉字时应以国家正式公布实施的简化字,字体应采用仿宋体,图面中字号可根据实际需要选用字号。

  其它画法的规定

  图面中的指北针、流向、尺寸标注法、图样画法、图例和图形符号请参照《水利水电工程制图标准》sdj 209—82(试行)和《水力发电cad制图技术规定》dl/t 5127—2001的规定执行。

  此规定自2009年1月1日起执行。
